我国现有建筑幕墙面积达20-30 亿㎡，伴随使用年限增长，玻璃破裂、构件脱落等安全隐患频发，已成为城市更新中必须重点排查的问题。本文结合行业一线检测经验，梳理幕墙核心风险与成因，图文对照一目了然。
一、头号安全隐患：钢化玻璃 “自爆”
玻璃破裂是幕墙最常见问题，分非钢化玻璃破裂与钢化玻璃破裂两类，其中钢化玻璃自爆危害最大。

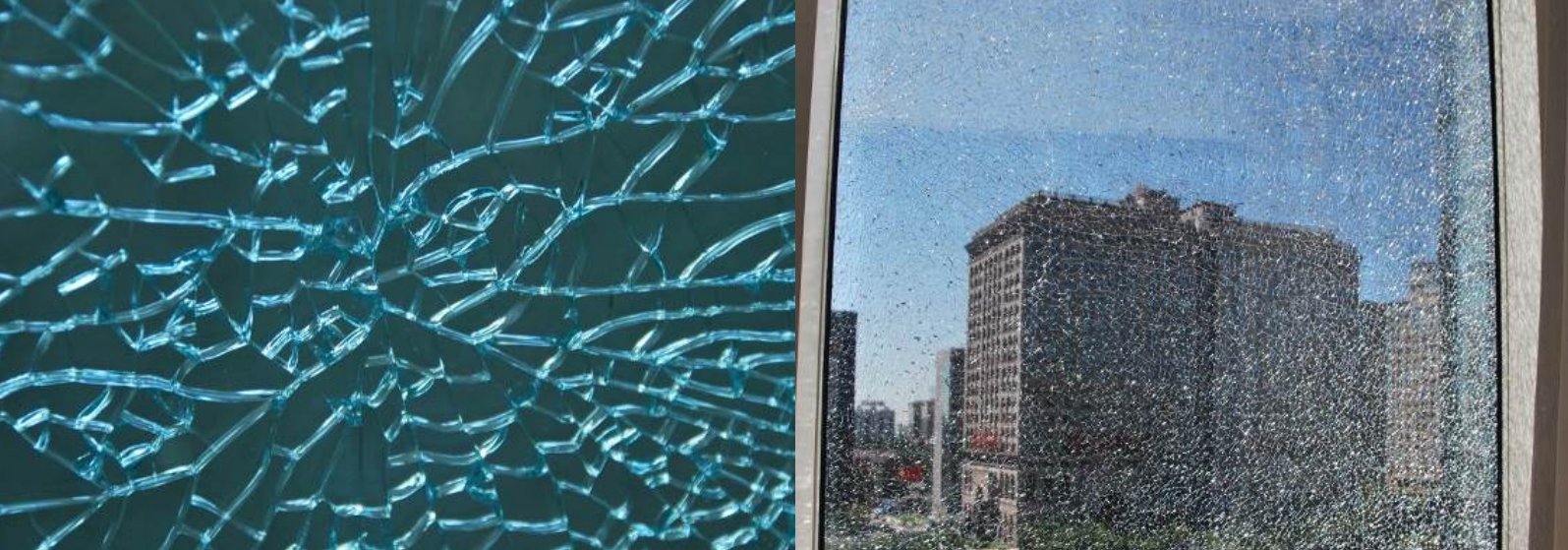

1. 非钢化玻璃破裂
多见于2004 年《建筑安全玻璃管理规定》出台前的老旧工程，破裂后呈单道或多道裂纹，能短暂保留在框架内，风险相对可控。
· 单道裂纹：玻璃应力≤10MPa
· 多道裂纹：玻璃应力偏高
2. 钢化玻璃自爆（排名第一隐患）
· 典型特征：碎裂成无数小颗粒，起爆点有蝴蝶斑，断面光滑，可见微小杂质颗粒
· 核心原因：玻璃内部硫化镍颗粒（材料固有缺陷）受热膨胀引发自爆
· 致命风险：自爆时间、位置、坠落范围完全不确定，随时可能高空坠物
3. 外力撞击破裂
外观也有蝴蝶斑，但无杂质颗粒、断口不平整，可与自爆清晰区分。
二、第二大隐患：开启扇脱落
超半数幕墙存在此问题，分铰链式与挂钩式两种构造，脱落原因各有不同。
1. 铰链式开启扇
· 受力过大导致螺钉 / 铆钉损坏、型材拉穿、铰链断裂，直接脱落
2. 挂钩式开启扇
· 核心风险：防脱限位压块失效 / 缺失（正常应每扇顶部装 2 个）
· 常见问题：限位装置松动、用简易螺钉替代限位件，反复启闭后脱落

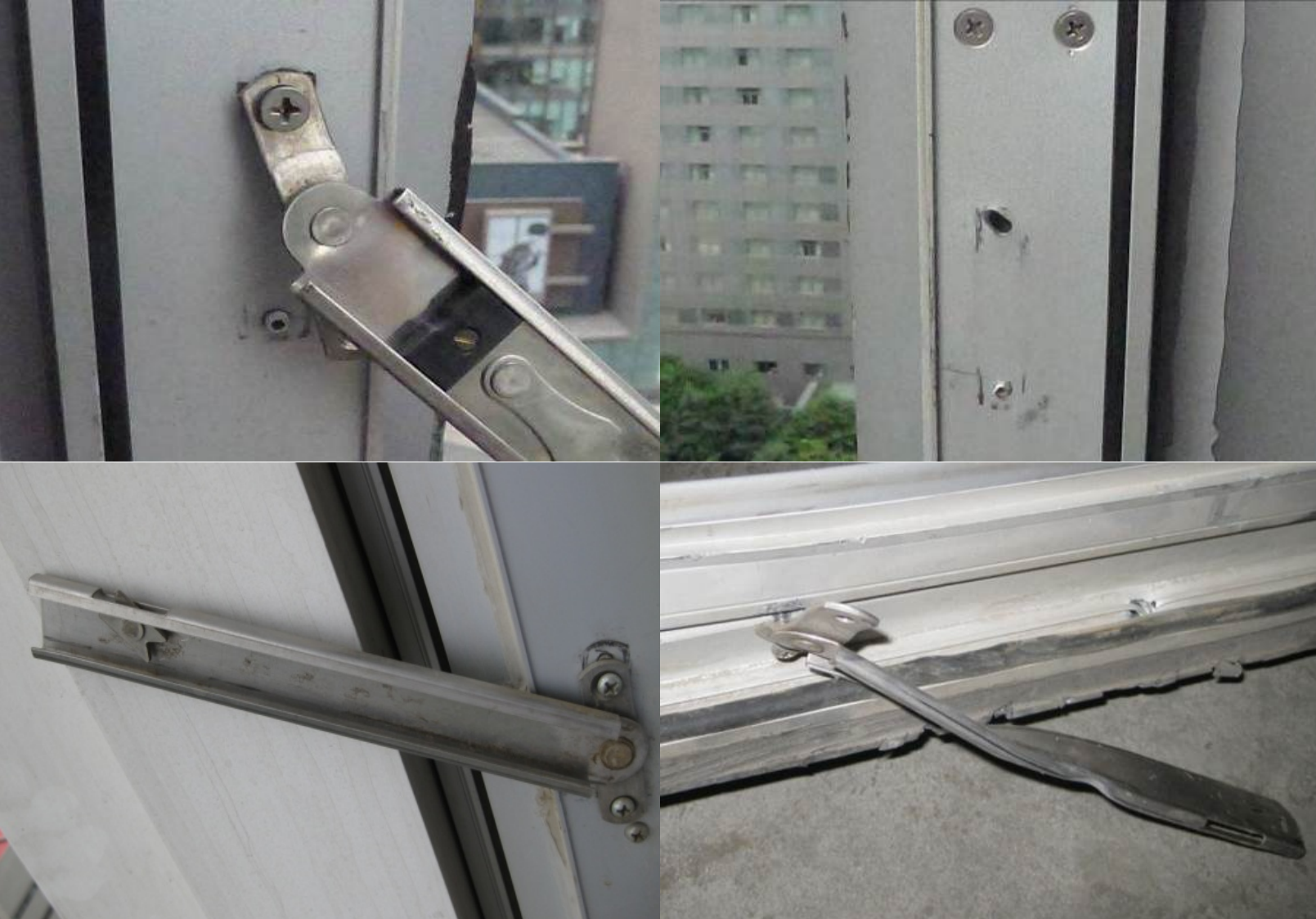

3. 五金件松动失效
锁座脱落、螺钉松脱、铰链松动、锁点配合错位，直接降低扇体安全性。
三、隐框玻璃脱落：结构胶 + 无托板双重风险
隐框幕墙靠结构胶粘结玻璃，长期荷载下强度大幅下降，底部必须设置承托托板。
常见问题
· 固定玻璃、开启扇底部无托板，玻璃完全靠胶受力
· 玻璃边部未除膜，结构胶粘结失效，出现彩虹膜，引发外片脱落
· 某工程曾出现 20 余块外片脱落，均因无托板 + 密封失效
四、装饰构件脱落：美观背后的高空风险
装饰扣盖、装饰条、装饰翼等构件，脱落风险逐年上升。
· 明框幕墙：扣盖 / 装饰条与压板仅扣接无机械固定，温差、风压下松动脱落
· 装饰翼：螺钉松动、连接失效，整体坠落
五、其他高频问题：密封失效 + 漏风
1. 中空玻璃密封失效
· 表现：内部结露、彩虹膜、积水
· 危害：降低保温性能，水汽侵蚀结构胶，诱发玻璃脱落
2. 幕墙严重漏风
· 高发部位：开启扇（五金锁点失效、胶条收缩）
· 严重案例：高层因漏风导致电梯无法关闭
· 非开启扇：施工劣质，密封胶条可徒手抽出
六、必须做安全鉴定的 5 种情况
依据住建部及各地管理规定，出现以下情形必须立即委托鉴定：
1. 面板、构件变形、脱落、爆裂
2. 遭强风、地震、火灾、爆炸等损坏
3. 建筑主体结构存在安全隐患
4. 超设计年限仍需使用
5. 其他需鉴定的情形
政策强制要求
· 幕墙竣工验收后，原则上每 10 年一次安全性鉴定
· 多地已出台专项管理细则，强化日常维护与监管
